La connexion des accessoires Skid Steer avec des connexions électriques AUX peut prêter à confusion car il n'existe pas de norme industrielle, en particulier lorsque quelqu'un possède plusieurs skidsteers. Le style à 14 broches est devenu très standard pour toutes les marques courantes en Amérique du Nord, à l'exception de Bobcat qui possède toujours une prise à 7 broches qui parle en langage informatique au lieu d'envoyer simplement de simples signaux de 12 volts. Quel que soit ce que vous avez, nous pouvons probablement vous aider car nous nous sommes associés ici à une entreprise locale à Elmira pour créer un convertisseur enfichable pour la prise réseau Bobcat à 7 broches et disposons également d'une base de données vaste et croissante pour toutes les marques courantes de chargeuses compactes pour les fiches à 14 broches et les anciennes fiches à 8 broches, veuillez donc contacter Baumalight Sales pour voir comment nous pouvons vous aider.

AUX Connection

SKIDSTEES SIMPLES

La configuration est extrêmement simple. Une fois que vous avez choisi votre accessoire, faites savoir à votre revendeur que vous souhaitez la connexion électrique auxiliaire Baumalight, puis indiquez-nous la marque et le modèle de votre chargeuse compacte et nous configurerons la connexion pour votre chargeuse compacte individuelle pour un fonctionnement plug and play immédiat.

Demande unique

Plusieurs Skidsteers

Si vous possédez plusieurs chargeurs compacts de marques et de modèles différents, ils peuvent avoir besoin de configurations de broches différentes. Nous avons des fiches adaptateurs pour résoudre le problème. Faites-nous savoir au moment de la commande que vous souhaitez un ou plusieurs adaptateurs ainsi que la marque et le modèle auxquels ils sont destinés et nous les configurerons pour vous. Les fiches d'adaptateur Baumalight vous permettront de profiter de la commodité d'utiliser plusieurs accessoires avec plusieurs chargeuses compactes.

Application multiple

OUTIL ÉPINGLE

Chaque connexion électrique auxiliaire Baumalight est livrée avec un outil à broche bleue. Avec cet outil, vous pouvez reconfigurer la connexion Aux sur une autre configuration de broches de direction compacte. Cela vous permet de modifier votre connexion pour qu'elle corresponde à un nouveau modèle de chargeuse compacte.

COMMENT FAIRE
outil épingle

ANCIENNES SKIDSTEES

L’un de vos mini-chargeurs est plus ancien, sans branchement électrique auxiliaire ? Nous disposons également d'un adaptateur en cabine à brancher sur vos accessoires connectés électriquement auxiliaires qui vous permettra de les faire fonctionner. Branchez l'adaptateur sur l'accessoire, connectez-le au 12 V et vous pouvez maintenant faire fonctionner votre nouvel accessoire sur un ancien skidsteer.

Skidsteer plus ancien

CONNEXION BOBCAT 14 BROCHES

Kit de câbles à 14 broches qui descend le long du bras de la machine. À commander et à installer auprès d'un revendeur BobCat agréé



Connexion Bobcat à 14 broches

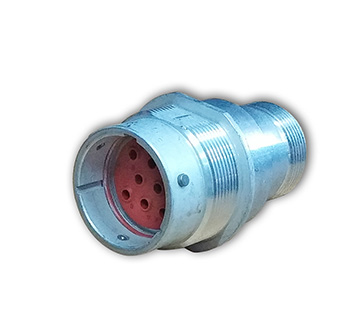

D003026

HD34-18-8PN-059 8 broches RECP ASM AUX LADD (côté skidsteer)


D003026

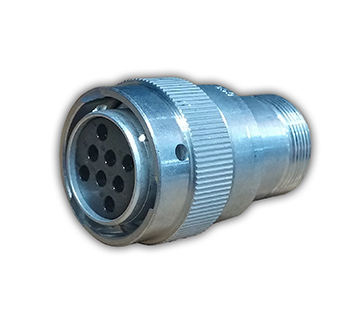

D002613

HD36-18-8SN-059 FICHE ASM LADD (8 broches) AUX (Côté fixation)


D002613

D003027

Broche mâle pour prise 8 broches (côté Skidsteer)


D003027

D002614

Broche FM pour fiche à 8 broches (côté fixation) Broche 0462-203-12141 CONT SOC ASM


D002614

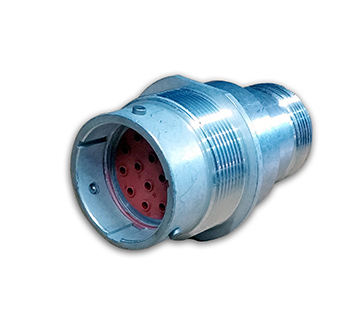

D002571

HD34-18-14PN-059 14 broches RECP ASM LADD AUX (côté mini-chargeuse)


D002571

D002570

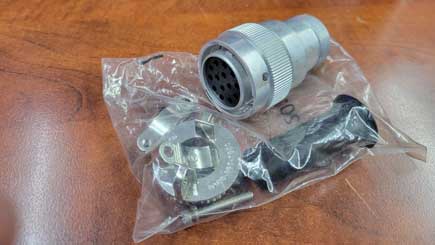

HD36-18-14SN-059 FICHE 14 broches ASM LADD AUX (Côté fixation)


D002570

D002573

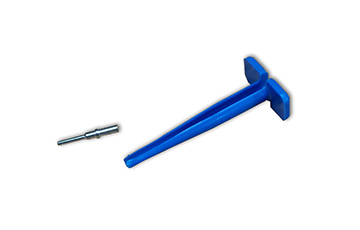

0460-202-16141 CONT PIN LADD (pour 14 broches) AUX (côté skidsteer)
Outil juste montré pour l'échelle


D002573

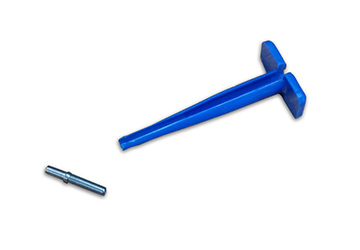

D002572

0462-201-16141 Broche FM (pour fiches 14 broches) AUX (côté fixation)
Outil illustré pour l'échelle


D002572

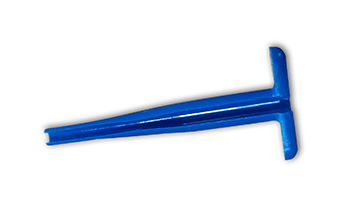

D002702

0411-204-1605 Outil de retrait pour fiche à 14 broches


D002702

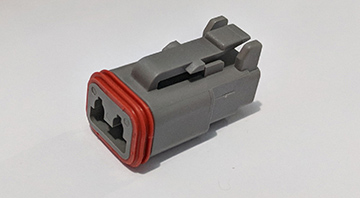

D002797

Connecteur Deutsch
Prise à broches DT06-2S DT2 asm
2x broches D002572 et cale D002885 doivent être commandées avec cette pièce


D002797

D002885

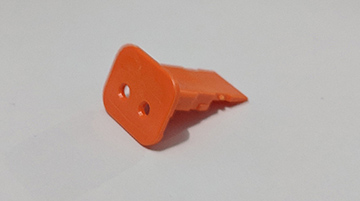

Verrou à cale W2S pour fiche DT06-2S
2x broches D002572 et D002797 doivent être commandées avec cette pièce


D002885

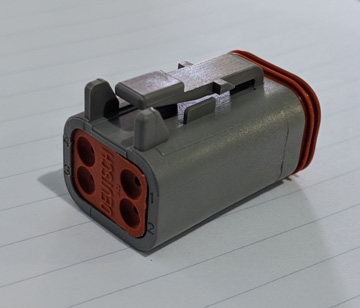

D003535

Connecteur Deutsch
Prise DT06-4S


D003535

D003536

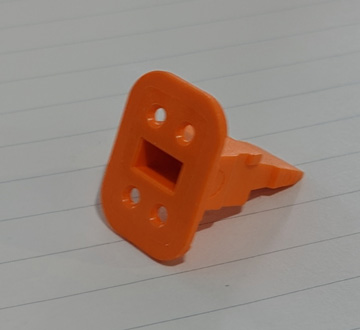

Verrou à coin W4S-ZZ pour prise DT06-4S


D003536

D001612

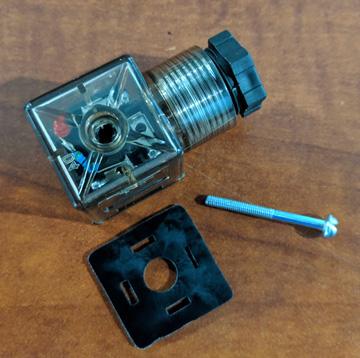

Fiche DIN 12 VDC D03 (vanne D03)


D001612

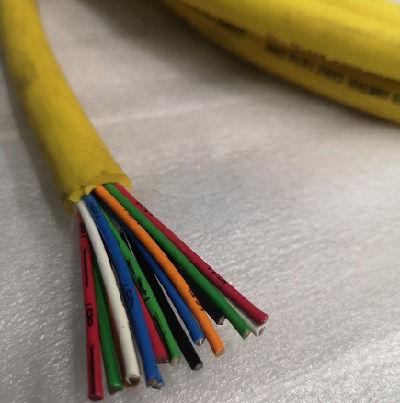

E1004

Fil 16/16 (88516) supertrex AUX


E1004

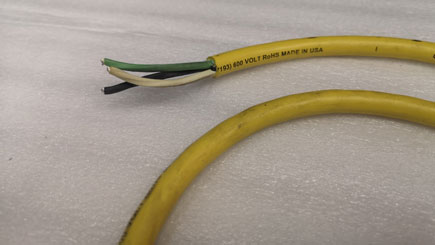

E2068

Fil 16/3 (87193) supertrex AUX


E2068

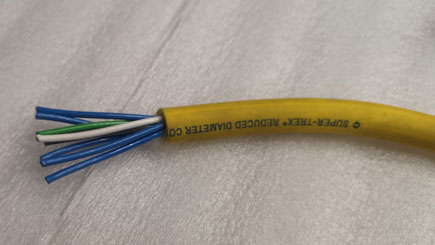

D003029

Fil 16/7 (88507B) supertrex AUX


D003029

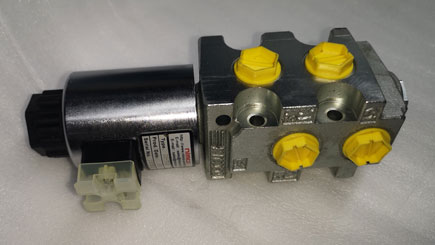

D002597

Vanne de sélection 12 V 6 ports 23 GPM 8 ORB Nimco AUX


D002597

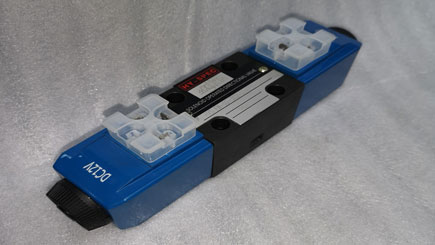

D001266

Vanne de commande directionnelle Comatrol D03 12 V


D001266

D002703

Vanne de commande directionnelle Comatrol D03 24 V


D002703

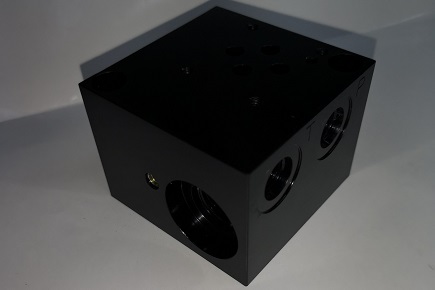

H2000

1 bloc de vannes de banque pour vanne électrique (collecteur D03 avec soupape de décharge)


H2000

D001607

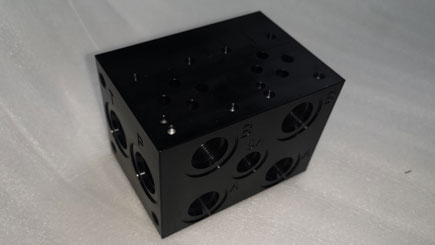

Bloc de vannes à 2 rangées pour vanne électrique (collecteur D03 avec soupape de décharge)


D001607

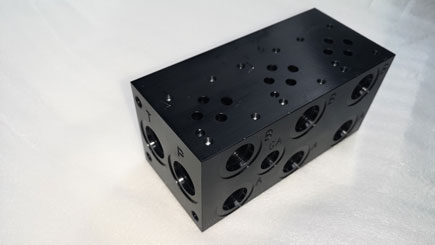

D001608

Bloc de vannes à 3 rangées pour vanne électrique (collecteur D03 avec soupape de décharge)


D001608

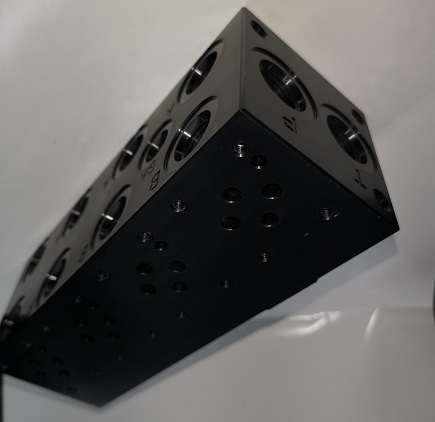

D001265

Bloc de vannes à 4 rangées pour vanne électrique (collecteur D03 avec soupape de décharge)


D001265

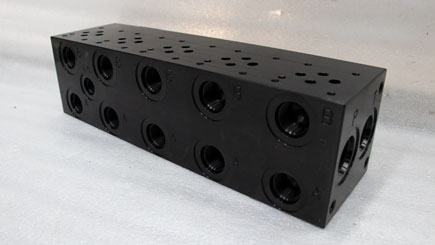

D002704

Bloc de vannes à 5 rangées pour vanne électrique (collecteur D03 avec soupape de décharge)


D002704

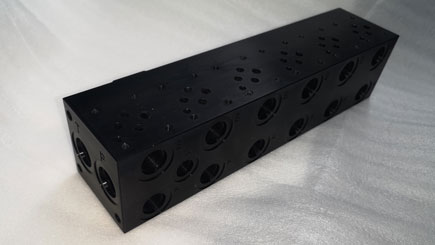

D001311

6 Bloc de vannes de banque pour vanne électrique (collecteur D03 avec soupape de décharge)


D001311

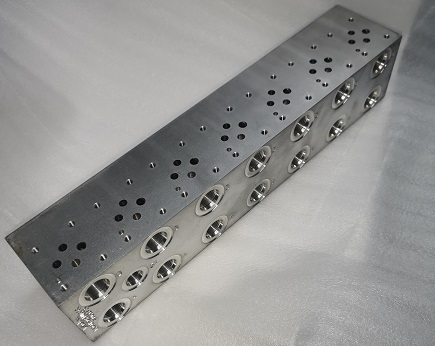

D001609

7 Bloc de vannes de banque pour vanne électrique (collecteur D03 avec soupape de décharge)


D001609

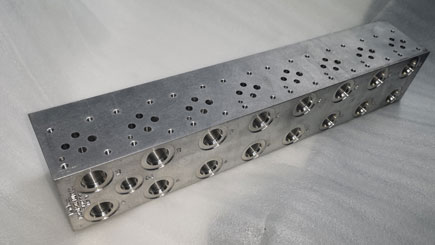

D001610

8 Bloc de vannes de banque pour vanne électrique (collecteur D03 avec soupape de décharge)


D001610

6733136

Kit de câbles à 14 broches qui descend le long du bras de la machine et doit être acheté et installé par BobCat.




Connexion Bobcat à 14 broches

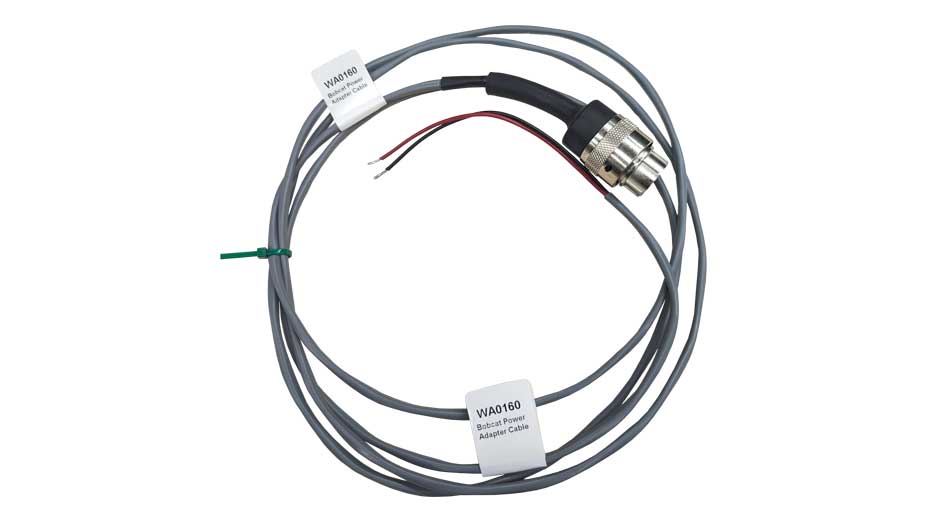

D006814

Fiche Bobcat à 7 broches de 6 pieds pour côté fixation pour tirer 12V constant


D006814 Fiche Bobcat 7 broches

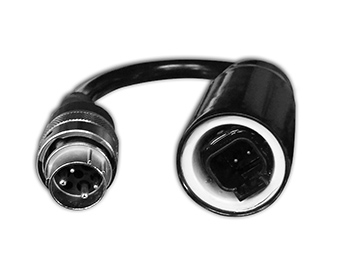

D003522

Convertisseur AUX 1 canal pour BobCat (7 broches)
Gamme de produits Baumalight et compatibilité des modèles :
Incisive - Tous les modèles ISR


D003522

CBSD

Prise Bobcat à 7 broches

Remarque : tous les contrôleurs Greentronics ne sont pas compatibles avec les chariots télescopiques Bobcat.

Part # Prix (USD)
D007080 : Câble Bobcat à 7 broches de 11 pieds pour aller du contrôleur Greentronics à la chargeuse compacte (ne fonctionnera pas sans le contrôleur Greentronics)
(Stock disponible : )
Voir la photo $226.55
D006386 CBSD100-2 : Contrôleur Greentronics pour prise CANBUS Bobcat à 7 broches pour une vanne directionnelle ou deux vannes sélectrices.
(Stock disponible : )
Remarque : sans prise à 7 broches et câble Bobcat de 11 pieds reliant le contrôleur à la chargeuse compacte.
Cliquez ici pour voir l'image.
Voir la photo $360.14
D006408 CBSD100-4 Contrôleur Greentronics pour prise CANBUS Bobcat à 7 broches pour deux vannes directionnelles ou quatre vannes sélectives.
(Stock disponible : )
Remarque : sans prise à 7 broches et câble Bobcat de 11 pieds reliant le contrôleur à la chargeuse compacte.
Cliquez ici pour voir l'image.
Voir la photo $508.35
D007079 : Contrôleur Greentronics à 7 broches Bobcat 6 signaux.
(Stock disponible : )
Remarque : sans prise à 7 broches et câble Bobcat de 11 pieds reliant le contrôleur à la chargeuse compacte.
Cliquez ici pour voir l'image.
Voir la photo $1,766.30
